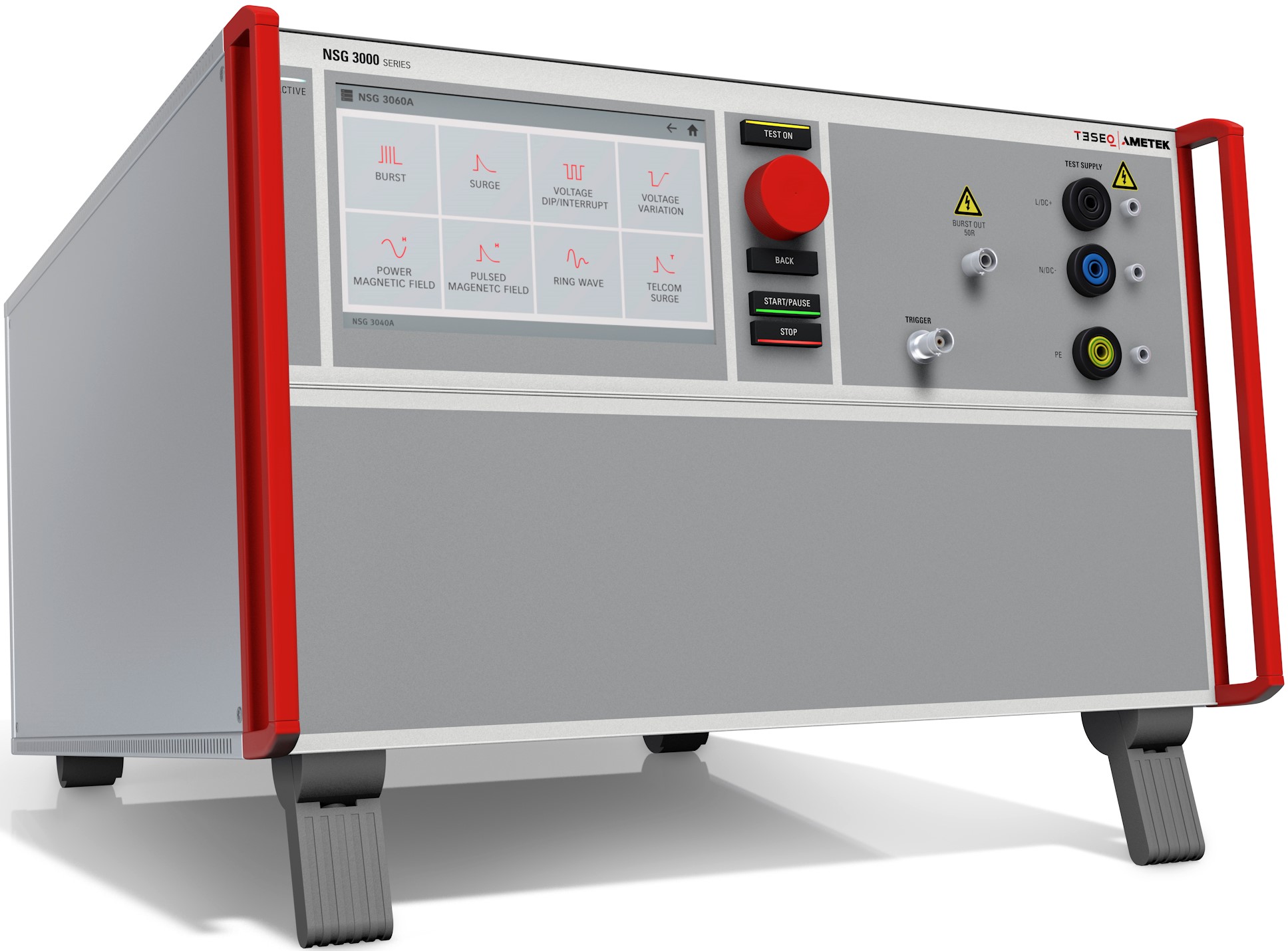

一箱式解決方案系統 浪涌電壓至6.6 kV 環浪電壓至6.6 kV EFT /突發至4.8 kV / 1 MHz PQT至16 A / 300 VAC和DC 易于使用的7英寸彩色觸摸屏 測試運行時可以更改參數 多種可選測試配件
組合波脈沖1，2/50-8/20μs（混合浪涌脈沖）脈沖符合IEC / EN 61000-4-5
脈沖電壓（開路）：
±200 V至6.6 kV（以1 V為步長）
脈沖電流（短路）：
±100 A至3.3 kA
阻抗：
2/12歐姆
極性：
正/負/交替
脈沖重復：
10 s *至9'999 s（以1 s為步長）
測試時間：
1至99'999脈沖，連續
相位同步：
異步，同步0至359o（以1o為步長）
耦合：
ANSI / IEC /外部
環形波0.5 μs / 100 kHz脈沖符合IEC / EN 61000-4-12和ANSI（IEEE）C62.41
±16.6至±550 A，±10％
±6.6至±220 A，±10％
±1至±33 A，±10％
12/30歐姆
突發（EFT）5/50 ns脈沖符合IEC / EN 61000-4-4
脈沖幅度
±200 V至4.8 kV（以1 V步進）-開路
±100 V至2.4 kV（50Ω匹配系統）
突發頻率：
100 Hz至1000 kHz
重復時間：
10毫秒至9'999毫秒
爆發時間：
0.01 ms至9'999 ms，單脈沖
1秒至9'999s，1分鐘至1600分鐘，無盡
內部外部
驟降，中斷和變化符合IEC / EN 61000-4-11，IEC / EN 61000-4-29
傾角和中斷：
從EUT電壓輸入到0 V，0％（1）
具有可選自變量的Uvar：
取決于型號（VAR 3005A）
帶步進變壓器的Uvar：
0、40、70、80％（INA 650xA）
峰值浪涌電流能力：
> 500 A（在230 V下）
切換時間：
1至5μs（100Ω負載）
活動時間（T-Event）：
20 μs至9999 s，0.5至9'999個周期
10 ms至9'999 ms，1至9'999 s
1至99,999個事件，無休止
變異測試（僅適用于VAR 3005A）符合IEC / EN 61000-4-11
最高265 V（以1 V步進）或最高115％Uin（以1％步進）
減少時間Td：
1 ms至9.999 ms，0.5至9999個周期，突然
降壓時間Ts：
1 ms至9.999 ms，0.5至9999個周期，
時間Ti的增加：
1 s至9'999 s
大事記：
1至99'999
結合702A的脈沖磁場符合IEC / EN 61000-4-9
領域：
100至1200 A / m
10 s至9999 s（以1 s為步長）
2Ω
線圈/阻抗系數：
0.01至100.00
1至9'999脈沖，無盡
結合MFT 30或MFO 6501以及MFC 30和MFC 300的功率磁場符合IEC / EN 61000-4-8
頻率：
50/60赫茲
線圈系數：
0.01至99.99
1至9'999脈沖，連續
