Spirent TestCenter 中文教程入門使用 - 圖形界面介紹

發表日期：2025/01/13 瀏覽次數：
經過一番對軟硬件和測試過程的了解，想必諸位對于 Spirent TestCenter 已然形成了一定的概念。接下來，本篇文章會向大家介紹圖形界面中一些較為常用的功能。讓我們跟隨小編的步伐，對 Spirent TestCenter Application 的界面進行簡要的認識吧。

1

File

File界面可以進行打開配置文件、保存配置文件、保存為腳本、保存結果等操作，如下圖所示。





圖1 File界面


New：點擊后可以創建新Spirent TestCenter Application界面。
Open：點擊后可以選擇已保存的配置文件，即可直接導入已保存的配置。
Save/Save As:可以保存或另存為系統設置和測試配置參數為系統文件（.tcc或者.xml后綴格式）。
Save As Script:將配置導出為腳本，點擊后在彈出的對話框中進行以下相關設置：
Language：選擇需要導出的語言，可以為Tcl、Perl、Python；Do Not save default values和Use default values for rarely modified settings 兩處請勾選以此減少保存不必要的內容；Save the Configuration data in a separate XMLfile 如果需要同時保存配置文件請勾選，否則取消勾選；完成上述配置后，點擊OK，設置腳本的存放位置和名稱。

Save Result：將結果保存為數據庫文件，后綴名為.db，可以使用Spirent TestCenter Results Reporter打開。

2

Tools

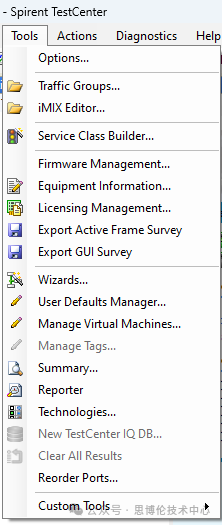

圖2 Tools 界面



Firmware Management：查看連接機框的固件版本信息，以及對機框進行升級和降級。

Equipment Information：查看設備的相關信息。

Licensing Management：查看license信息和更新上傳license。
Wizards：以向?qū)У姆绞絼?chuàng)建流量或者基準測試等，如RFC2544測試、RFC2889測試。
Reporter：打開與Spirent TestCenter Application一同安裝的Spirent TestCenter Results Reporter 軟件，在此軟件中可以查看結果報告。

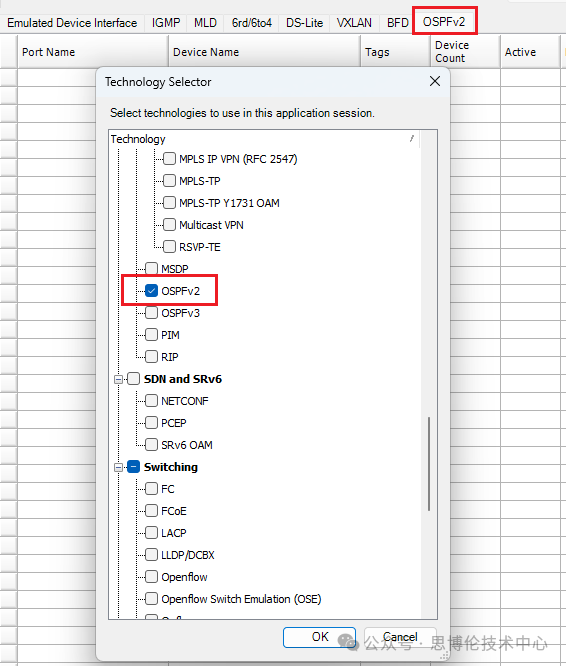

Technologies：點擊后在彈出的對話框中可以添加某些協議的標簽，例如選擇OSPFv2選項后，在All Device等端口配置界面便會出現OSPF配置標簽欄，可配置OSPF相關參數。



圖3
Technologies界面


3

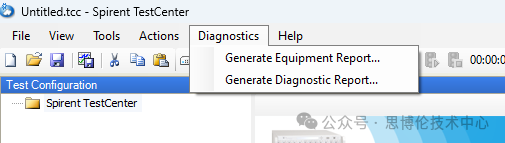

Diagnostics


Diagnostics界面可以生成log報告，如設備出現問題，可以點擊Generate Diagnostic Report收集設備和運行測試過程中的log信息并生成報告。




圖4

Diagnostics界面




4

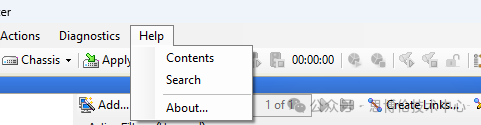

Help





圖5 Help界面


Contents：點擊后可查看Spirent TestCenter使用教程（默認可以使用快捷鍵F1打開使用教程）

About：點擊后彈出的對話框可以查看軟件的詳細版本信息。

5

Sequencer

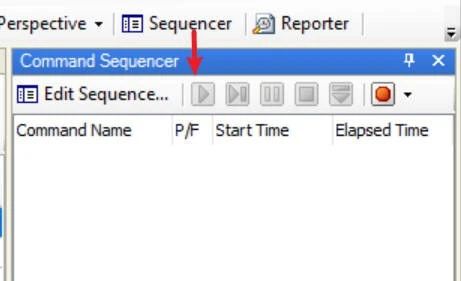

Command Sequencer界面可以展出已存在的控制命令列，還可以選取需要的控制命令，讓其按照一定的順序運行，還支持加入循環和各種條件判斷，生成一套靈活的交互測試例。更多的內容可以在稍后的文章介紹中了解。點擊Sequencer后Command Sequencer界面如下圖所示。


圖6

Command Sequencer界面

6

All Ports

此All Ports頁面中將顯示您所占用的端口，一般在現階段關注Main和Port Config標簽欄即可。

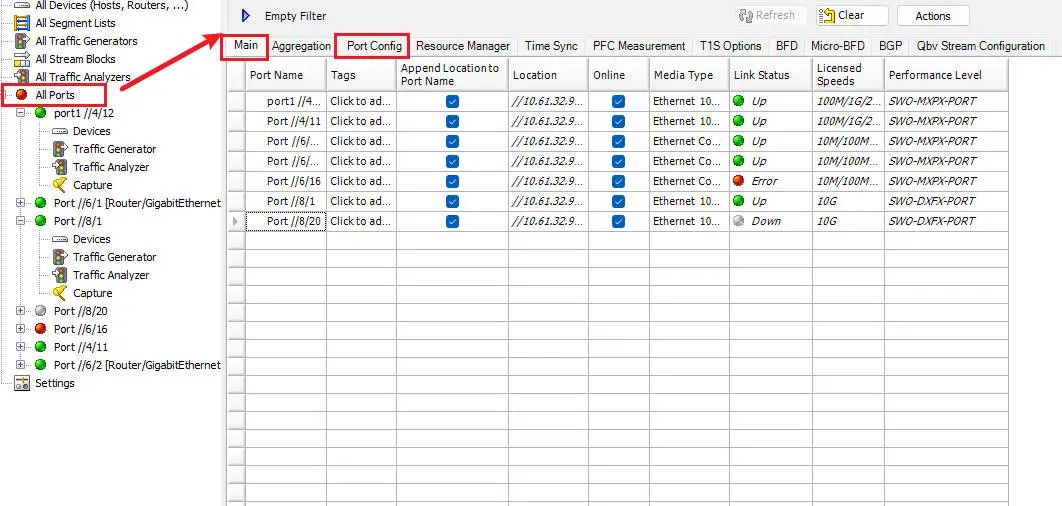

圖7
All Ports頁面


Main標簽欄中，您可以查看端口的名字、Tag、在機框中的位置、是否為online狀態、Media Type、Link狀態、license中允許切換的速率、performance level等并可針對某些內容進行修改。

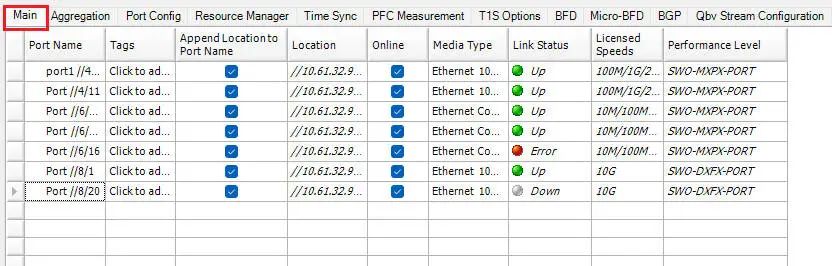

圖8
All Ports——Main標簽欄

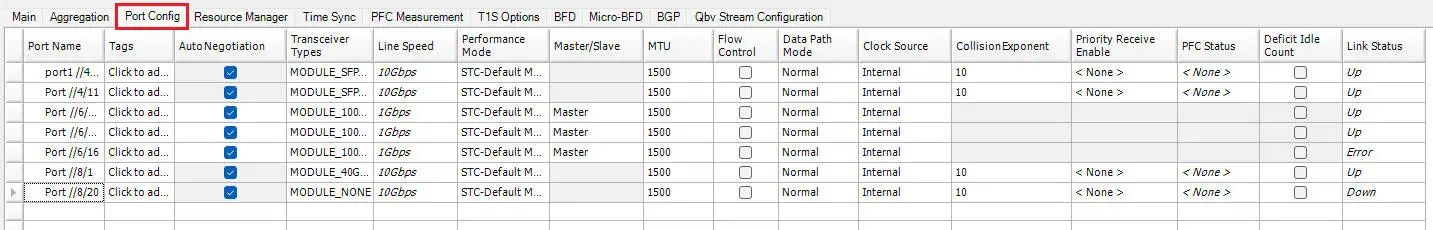

Port Config標簽欄中，包含更多對端口設置的參數，比如查看是否開啟端口自適應、Transceiver Type、端口的線速、切換性能模式、MTU、Link狀態等并支持針對某些內容進行修改。

圖9
All Ports——Port Config標簽欄





7

Port

在Port頁面中，主要顯示某特定端口的信息，在現階段主要了解兩個標簽欄即可，一是XX General（根據所插入的模塊不同，所顯示標簽名會有所不同），二是Location。


圖10 選擇某特定端口界面

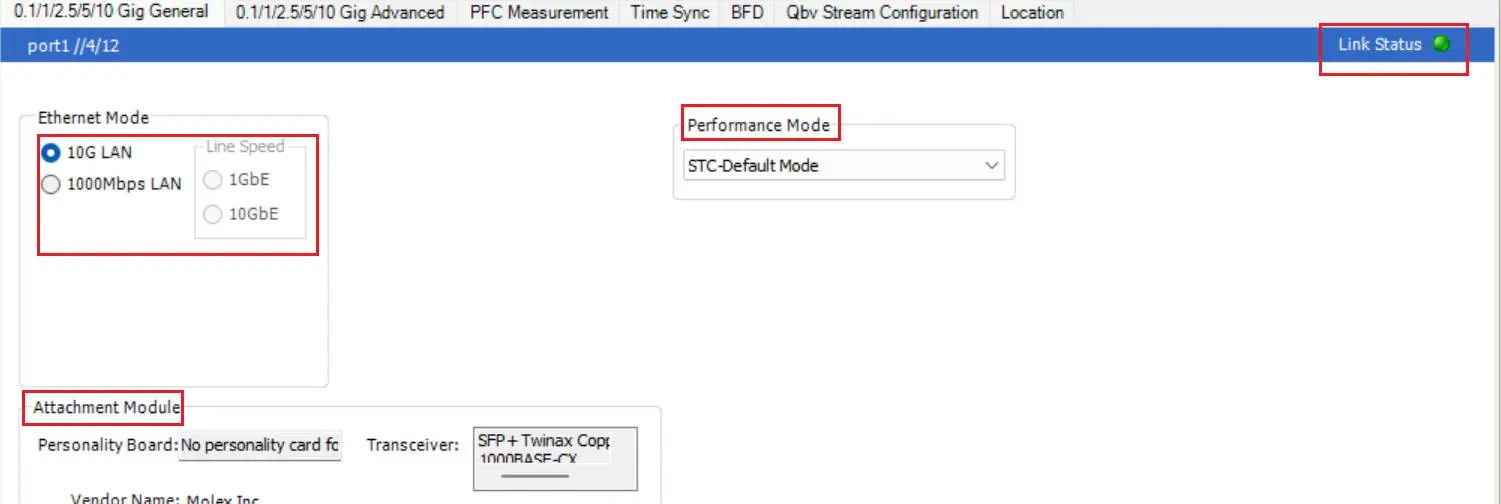

XX General標簽欄最上方會顯示端口的名字和Link狀態，一般UP狀態為綠色，Down狀態為灰色，Error狀態為紅色。在下方您可查看并修改端口的傳輸介質類型、傳輸速率，端口自適應相關信息。這些信息也是依據模塊而言的，不同的模塊會有不同的顯示內容，展示兩個不同端口的General標簽欄。另外您還可以在Performance Mode中查看端口的性能模式，一般默認為STC-Default Mode，可以在下拉菜單中切換不同性能模式，允許切換的性能模式也會根據模塊的不同而發生變化。如下圖所示。

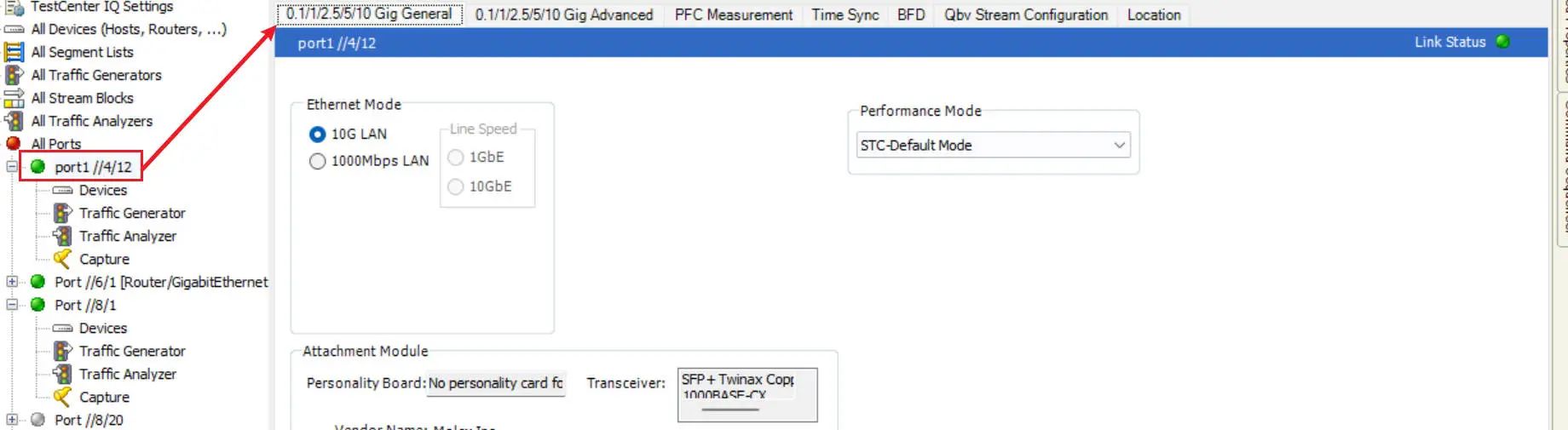

圖11 某特定端口General標簽欄（1）

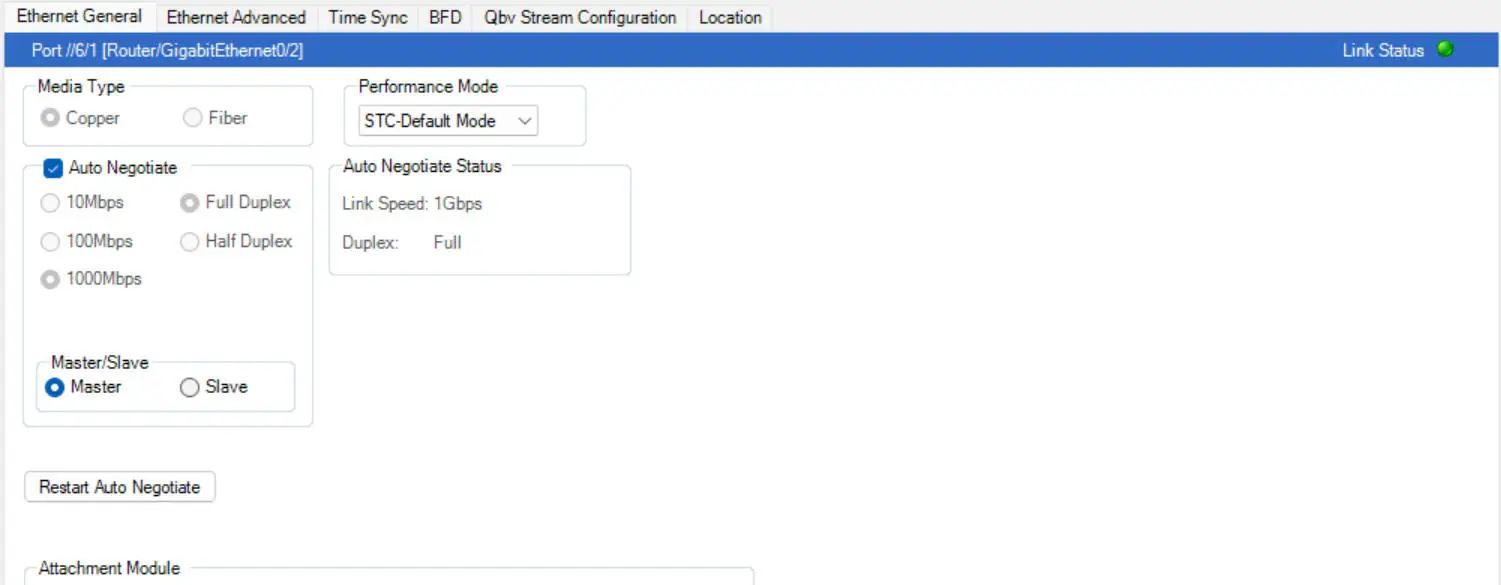

圖12 某特定端口General標簽欄（2）

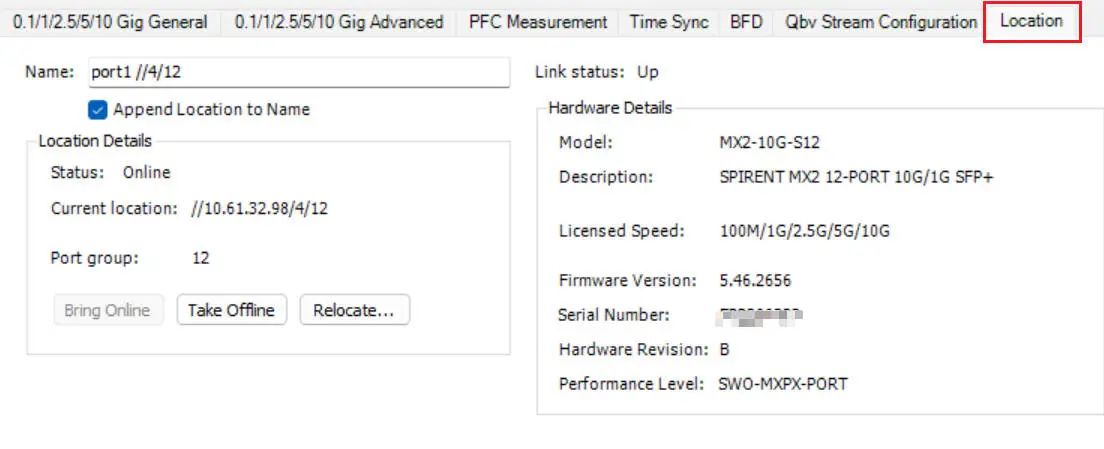

Location標簽欄，您可查看到端口的名字，link狀態以及端口位置信息和硬件細節信息。

圖13
Location標簽欄


8

Device

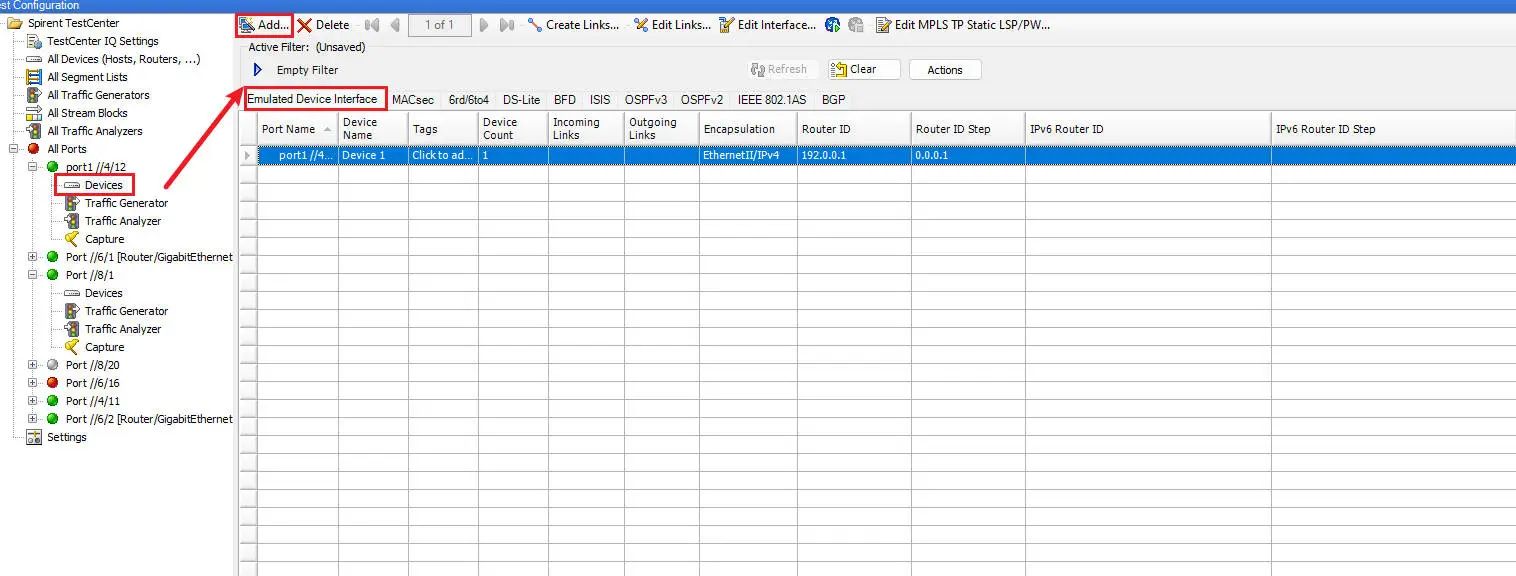

在Device頁面中點擊Add可添加Device；而后可下方查看Device的名字、數量、Router ID、MAC地址、IPv4地址、IPv4掩碼長度、IPv4網關等信息并可針對這些內容進行修改。


圖14 Device界面




9

Traffic Generator

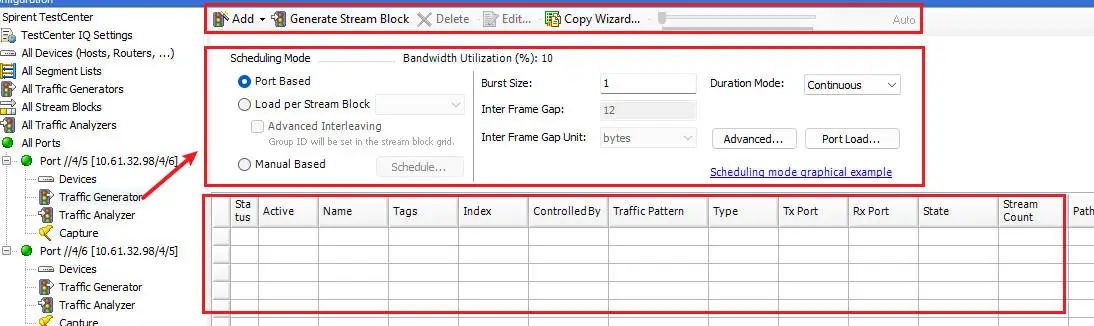

在Traffic Generator頁面基本可分為三部分，第一部分可進行創建streamblock的操作。可點擊Add可創建streamblock，您可創建Raw流和Bound流；還可以通過點擊Generate Stream Block通過導入抓包文件創建streamblock。


圖15
Traffic Generator界面

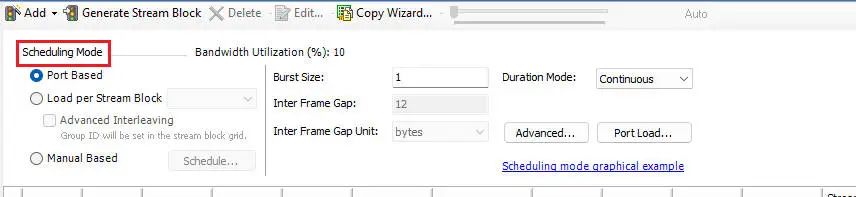

第二部分Scheduling Mode可以對數據流的調度模式進行修改，有四種調度模式可選擇：基于端口的調度模式、基于流的調度模式、基于優先級的調度模式以及手工調度模式；您可以設置數據流的發送時長，突發大小，負載等，更加詳細的內容會在之后的文章中進行介紹。

圖16 設置流量調度模式

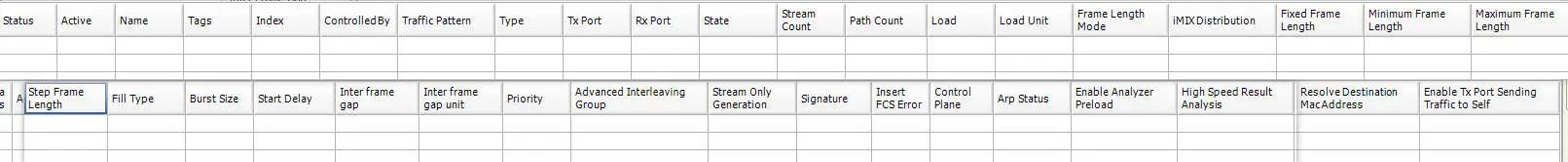

第三部分可對生成的數據流進行信息的查看、修改等操作，比如查看發送端口、接收端口，修改負載等。

圖17 設置流量相關參數




10

Capture

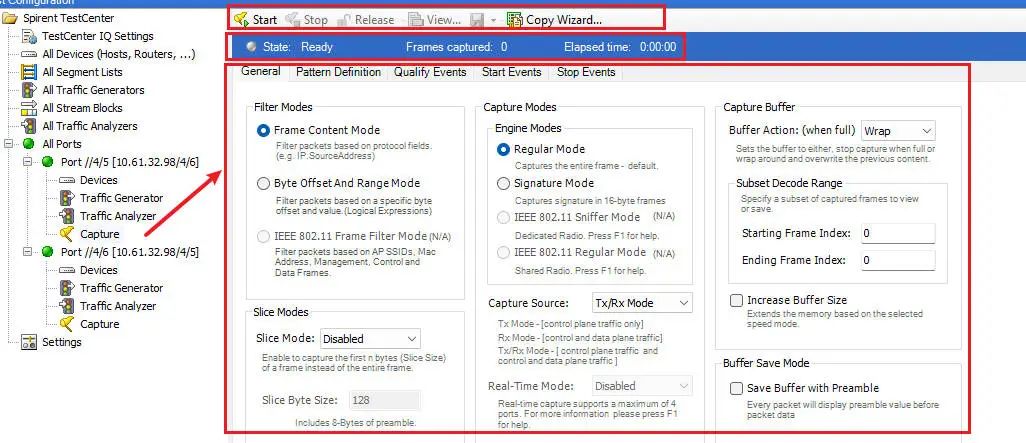

在Capture頁面也可分為三個部分。第一部分可看到多個按鈕，可進行開啟抓包、停止抓包、查看抓包文件、保存抓包文件操作。


圖18 Capture界面

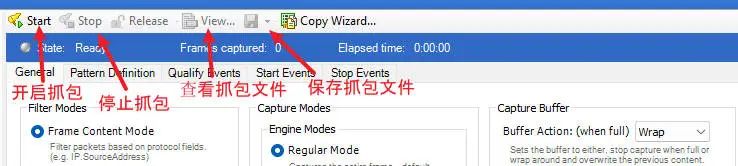

圖19
Capture界面第一部分



以藍色為背景的第二部分可以顯示現在的狀態、抓到的數據幀數量和持續時間等。

第三部分包含多個標簽欄中，在現階段您可只關注General標簽欄，在此標簽欄內可以對抓取的數據幀進行設置：

Filter Mode：默認為Frame Count Mode（基于協議進行過濾），Byte Offset And Range Mode（基于特定字節偏移量和數值的幀進行過濾），IEEE 802.11 Frame Filter Mode（基于AP SSIDs，MAC地址等內容進行過濾）；
Engine Modes：默認為Regular Mode（捕獲全部的數據幀），Signature Mode（只捕獲16字節幀的簽名標簽），IEEE 802.11 Sniffer Mode（捕獲具有IEEE 802.11報頭的幀），IEEE 802.11 Regular Mode
Capture Source：設置抓取數據的來源：TX_MODE（只捕獲控制平面?zhèn)鬏數膱笪模?，RX_MODE（只捕獲接收到的報文），TX_RX_MODE（發送和接收幀均被捕獲）
在Capture Buffer中，可以使用Buffer Action設置緩沖區滿后抓取的報文是對之前的抓包內容進行覆蓋還是停止抓包。

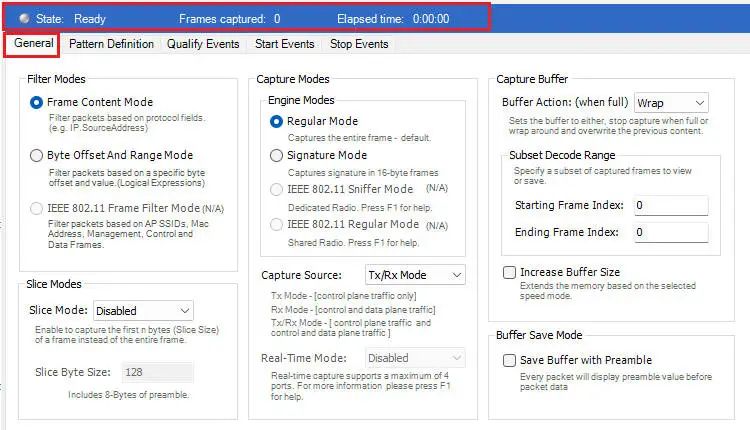

圖20 Capture——General標簽欄



11

Traffic Analyzer

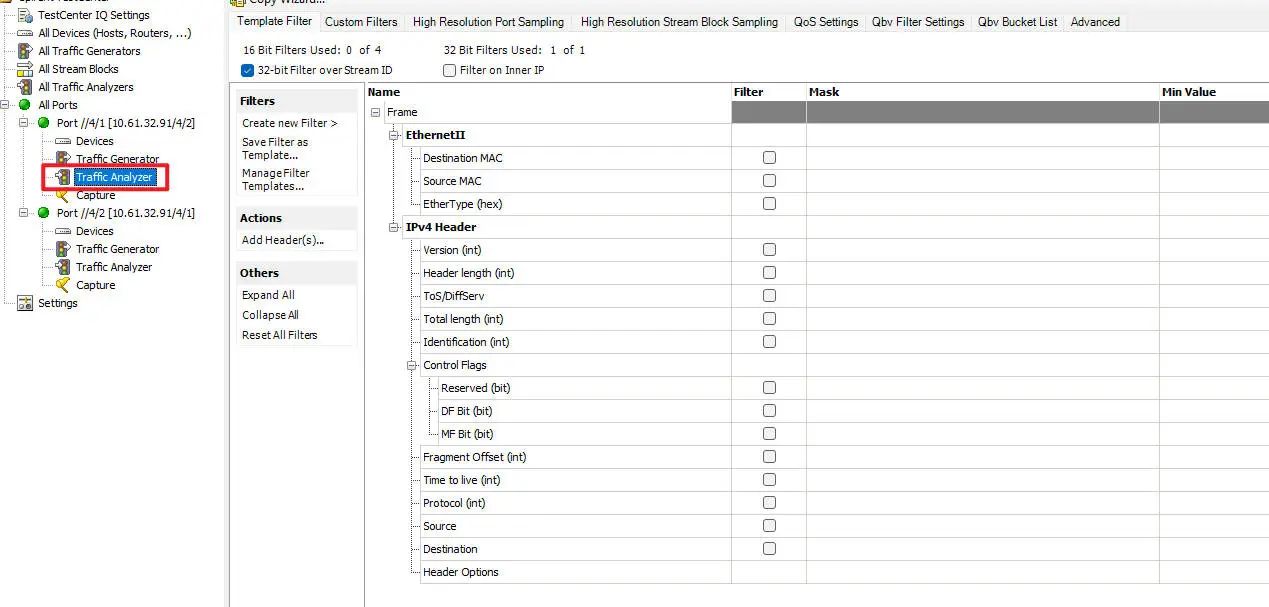

每個端口下都有一個流量分析器，對收到的流量進行過濾，從而獲取指定數據結果。如過濾顯示某幾個目的地址的結果數據或playload中某個字段的結果數據。


圖21
Traffic Analyzer界面



12

Log

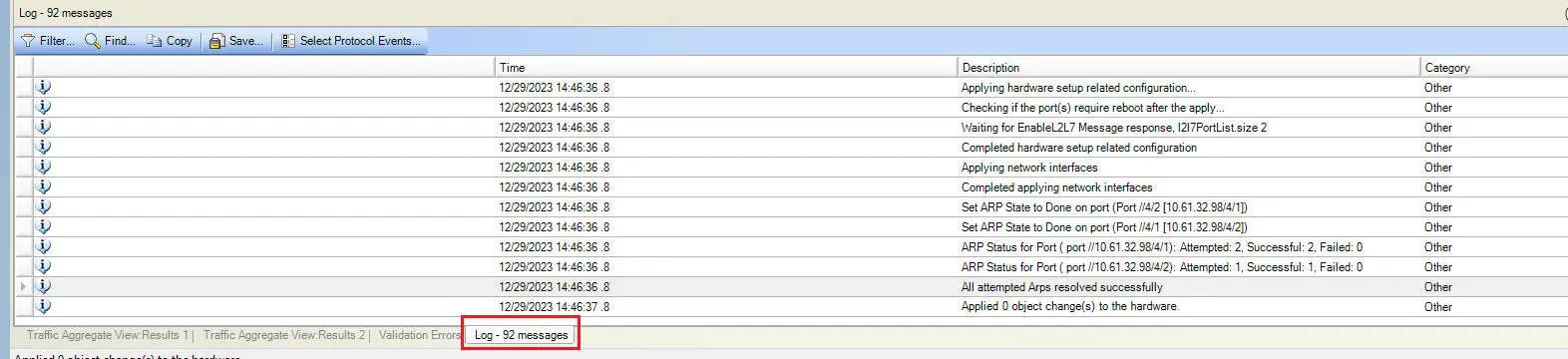

在圖形界面的下方，可以看到多個標簽欄，可查看結果、日志信息等。點擊Log標簽欄，會顯示儀表進行的行為和返回的數據或者狀態，若發生錯誤時，可以通過此查看到具體的錯誤信息。


圖22 Log信息界面
